塑石假山施工图的类型和样式介绍

发布时间：2018-10-26 07:40:49

施工图是塑石假山施工的前提基础，施工图可以标注假山的尺寸及其用材，方便施工方的报价及施工，也便于建造方与施工方预算平方量，进而测算总价。

施工图作为塑石假山施工的纲领性文件，一般由***设计单位设计，局部部分由塑石假山厂家进行深化设计。施工图的类型由平面图、立面图和剖面图三大方面组成，标注尺寸和用材，深化设计阶段可提供主要施工工艺及内部荷载等数据。

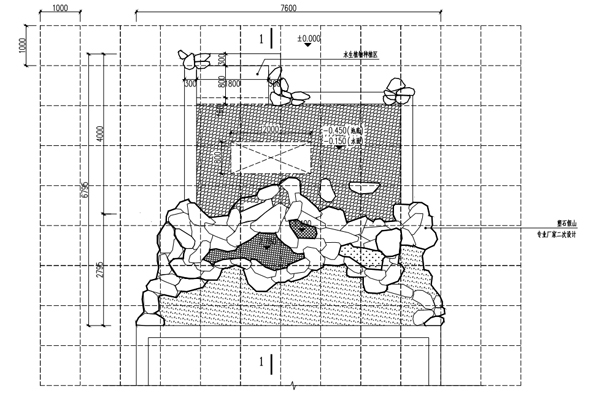

平面图是假山在图纸中的占地表面，假山的长度和宽度得以体现，是塑石基础施工的基础，按照平面图放线，做假山基础的预埋件和支撑点位。平面图是塑石假山设计中的重要图纸，是首要设计任务。

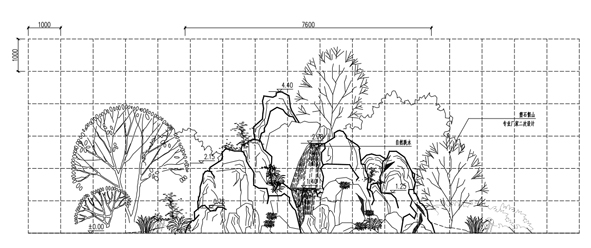

塑石假山立面图分为正立面图和侧立面图，正立面图是从正对着方向看到假山的形状，外部轮廓。假山表面的配置如瀑布流水、植物种植均可体现，假山的高度和纵向长度均可体现。立面图中还要体现假山中山石的叠放方向，横向还是竖向，石块的大致尺寸也要标注。

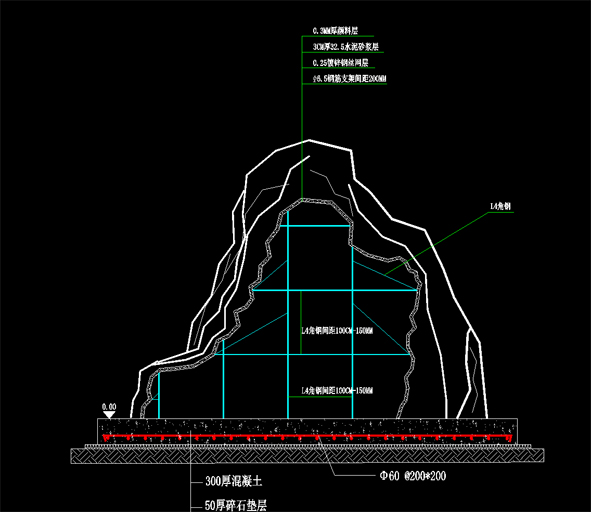

剖面图主要体现塑石假山内部的支撑结构，显示假山的各种用材，塑石假山厂家图纸深化的部分主要体现在剖面图上，标注假山制作的工艺手法，对支撑的荷载强度进行验算，进行对支撑用材提出建议。

假山的面层厚度、凹凸系数均在剖面图中得以体现，瀑布系统的内部布置也能看的清除，种植坑的内部结构支撑和局部排水都需标注。

施工图的样式主要以立面图、平面图和剖面图三块组成，后期需要***验证的，可以辅助以模型小样和岩片小样等方式，***近出现的3d打印也可以立体的呈现塑石假山的设计效果。转载http://www.ht-jg.com
